1、防爆熱風機工作原理
氣體通過熱風管道在風機作用下進入風管加熱器進口，沿著風管加熱器內部特定的散熱熱力學原理設計的路徑，帶走電熱元件表面散發出的大量熱量，在防爆熱風電加熱器出口得到滿足工藝要求的氣體溫度。
2、防爆熱風電加熱器的結構：
（1）電加熱器為立式結構可移動式，主要由翅片電熱管集束、接線腔、固定網、溫度控制部分組成。
（2）電熱管匯集法蘭采用Q235，通過與電熱管焊接使電熱管固定。
A、電熱元件的制作，電熱管表面熱量的散發，優先采用翅片纏繞形式，傳熱效果優。
發熱體相互間，管內連接導體相互間以及它們與金屬管的間距大于2mm，管內連接導體與發熱體之間采用壓接或硬釬連接并按GB3836.3-2000表1和表3規定最小電氣間隙和最小爬電距離，金屬管末端的管口采用絕緣材料，并進行充分的絕緣處理和防潮處理，按GB3836.1-2000“爆炸性環境用防爆電氣設備通用要求”C.20.3的規定進行型式試驗。
B、翅片電熱管必須承受下列試驗
（a）1.1倍額定電壓，額定頻率通電1分鐘、斷電4分鐘為一周期，重復試驗，承受1分鐘下列交流 電壓的介電強度試驗：2E＋1000（2×電加熱器的額定電壓＋1000V）最低1440V，按1500V進行高壓測試。
（b）以1.1倍額定電壓、額定電流通電5分鐘，斷電狀態，全部浸入水中25分鐘為一周期重復試驗50周期后，在大氣中放置40分鐘，再承受1分鐘，所示交流電壓的介電強度試驗。
（c）在＋40±5℃相對濕度為90±5％的溫熱箱中放置24小時后，立即擦去表面潮氣，用500伏兆歐表測量帶電部分與非帶電部分之間的電阻值，須不小于10兆歐。
（d）在額定工作電壓下，元件的額定功率允許偏差±5％。
（e）在冷態（室溫）時，元件的絕緣電阻不得低于500MΩ。
（f）元件允許在電壓大于額定值而不大于額定值的1.1倍條件下工作。
（g）元件的其它方面應符合《JB2379－93》，管狀電加熱元件技術條件的規定。
（h）電加熱器內部電熱元件要求100％做試驗。
C、翅片電熱管的制作：
Ф16的U型翅片電熱管壁厚1.5mm，外殼選用0Cr18Ni9Ti。鎂粉選用日本產高純度氧化結晶鎂粉；發熱絲選用高溫鎳鉻合金絲。通過灌粉、振粉、縮管、彎管。最后檢測：絕緣電阻單支電熱管>500MΩ；組裝后≥200MΩ；高壓測試≥1500V/min。符合國標GB3836.1～3-2000。
（3）在殼體內設置固定網使電熱元件固定。
（4）電加熱器配有溫度控制器，測量空氣出風口溫度，與交流接觸器控溫模塊相連，用戶只需提供電源，就可實現控溫并可調節熱風出口溫度。
3、優點：
a)、升溫快（2080鎳鉻絲做發熱元件）
b)、熱效率高
c)、安全，耐用，可24小時連續使用。
4、熱風機具備以下功能：
a)、防干燒功能；
b)、溫度自動調節功能；
c)、超溫報警功能；
d)、電機過熱過載自動保護功能；
f)、電機延時關閉功能，

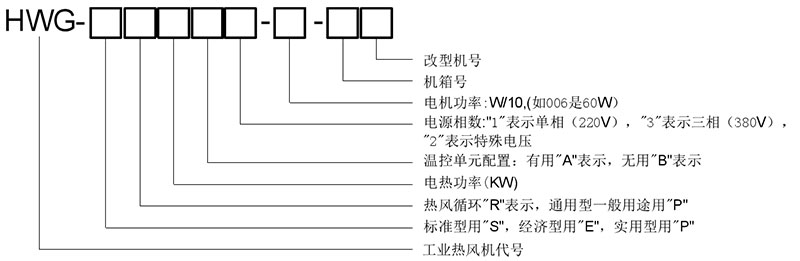

型號說明：
例：
1：HWG-PR5A3-018-22（實用循環型熱風機，電熱功率為5KW，電源3相380V，電機250W，2型機箱；有溫控配置）
2：HWG-PR20A3-3-41（實用循環型熱風機，電熱功率為20KW，電源3相380V，電機3KW，4型機箱；有溫控配置）
實用循環型熱風機參數表
|
型號 |
HWG-PR3A1-006-11 |
HWG-PR3A1-018-12 |
HWG-PR5A3-006-21 |
HWG-PR5A3-018-22 |
HWG-PR5A3-025-23 |
|
|
電源50Hz |
單相220V |
單相220V |
三相380V |
三相380V |
||
|
電熱功率 |
3 kW |
3 kW |
5 kW |
5 kW |
||
|
進風溫度 |
常溫~ 230℃ |
常溫~ 230℃ |
常溫~ 230℃ |
常溫~ 230℃ |
||
|
出風溫度 |
常溫~ 450℃ |
常溫~ 350℃ |
常溫~ 450℃ |
常溫~ 350℃ |
||
|
出風口配件口徑 |
2″(φ57) |
2″(φ57) |
21/2″(φ76) |
21/2″(φ76) |
21/2″(φ76) |
|
|
風
機 |
功率 |
60W |
180W |
60W |
180W |
250W |
|
最大風量 |
3.5m3/min |
6.7m3/min |
3.5m3/min |
6.7m3/min |
8.4m3/min |
|
|
最高風壓 |
412Pa(全壓) |
450Pa(全壓) |
412Pa(全壓) |
450Pa(全壓) |
860Pa(全壓) |
|
|
噪音 |
74dB |
72 dB |
74 dB |
72 dB |
74 dB |
|
|
配置 |
電源線3m長，帶耐溫風機 |
|||||
|
重量 |
20kg |
30kg |
||||
|
型號 |
HWG-PR7.5A3-006-24 |
HWG-PR7.5A3-018-25 |
HWG-PR7.5A3-025-26 |
HWG-PR10A3-025/055/075-31 |
HWG-PR15A3-025/055/075-32 |
|
|
電源50Hz |
三相380V |
三相380V |
三相380V |
|||
|
電熱功率 |
7.5 kW |
7.5 kW |
10 kW |
15 kW |
||
|
進風溫度 |
常溫~ 230℃ |
常溫~ 230℃ |
常溫~ 230℃ |
|||
|
出風溫度 |
常溫~ 450℃ |
常溫~ 350℃ |
常溫~ 350℃ |
|||
|
進/出風口配件口徑 |
3″ |
3″ |
3″或4″ |
|||
|
風
機 |
功率 |
60W |
180W |
250W |
250w/550W/750W |
|
|
最大風量 |
3.5m3/min |
6.7 m3/min |
8.4m3/min |
8.4m3/min / 14.5m3/min / 20.5m3/min |
||
|
最高風壓 |
412Pa(全壓) |
450Pa(全壓) |
860Pa(全壓) |
860Pa(全壓) / 1050Pa(全壓)/1250Pa(全壓) |
||
|
配 置
|
74 dB |
72 dB |
74 dB |
76 dB |
||
|
配 置 |
電源線3m長，帶耐溫風機 |
|||||
|
重量 |
30kg |
42kg |
||||
|
型號 |
HWG-PR20A3-1.5-41 |
HWG-PR25A3-1.5-42 |
HWG-PR30A3-2.2-43 |
HWG-PR35A3-2.2-44 |
HWG-PR45A3-3-45 |
HWG-PR60A3-3-46 |
||
|
電源50Hz |
三相380V |
三相380V |
三相380V |
|||||
|
電熱功率 |
2x10 kW |
2x12.5 kW |
2x15 kW |
2x17.5 kW |
2x22.5kW |
2x30 kW |
||
|
進風溫度 |
常溫~ 230℃/400℃ |
常溫~ 230℃/400℃ |
常溫~ 230℃/400℃ |
|||||
|
出風溫度 |
常溫~ 350℃/ 500℃ |
常溫~ 350℃/ 500℃ |
常溫~ 350℃/ 500℃ |
|||||
|
進/出風口配件口徑 |
4″或5″ |
5″或6″ |
6″或8″ |
|||||
|
風
機 |
功率 |
1.5kW |
2.2kW |
3.0kW |
||||
|
最大風量 |
23m3/min |
24m3/min |
25m3/min |
|||||
|
最高風壓 |
1.9kPa(全壓) |
2.1kPa(全壓) |
2.3kPa(全壓) |
|||||
|
配置 |
電源線3m長，帶耐溫風機 |
|||||||
|
重量 |
124kg |
|||||||
熱風機參數表
型號：HWG-PR3A1-006-11；HWG-PR3A1-018-12；HWG-PR5A3-006-21
HWG-PR5A3-018-22；HWG-PR5A3-025-23；HWG-PR7.5A3-006-24
HWG-PR7.5A3-018-25；HWG-PR7.5A3-025-26

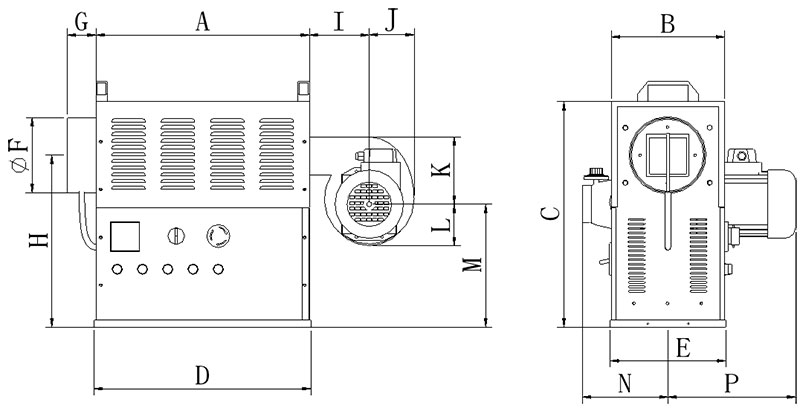

尺寸圖
|
型號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
P |
|
HWG-PR3A1-006-11 |
268 |
192 |
340 |
274 |
196 |
89 |
50 |
262 |
100 |
90 |
90 |
77 |
192 |
150 |
195 |
|
HWG-PR3A1-018-12 |
268 |
192 |
340 |
274 |
196 |
89 |
50 |
262 |
100 |
125 |
135 |
87 |
196 |
150 |
305 |
|
HWG-PR5A3-006-21 |
380 |
202 |
388 |
386 |
206 |
133 |
50 |
293 |
100 |
90 |
90 |
77 |
192 |
150 |
195 |
|
HWG-PR5A3-018-22 |
380 |
202 |
388 |
386 |
206 |
133 |
50 |
293 |
100 |
125 |
135 |
87 |
196 |
150 |
305 |
|
HWG-PR5A3-025-23 |
380 |
202 |
388 |
386 |
206 |
133 |
50 |
293 |
100 |
125 |
135 |
110 |
154 |
150 |
305 |
|
HWG-PR7.5A3-006-24 |
380 |
202 |
388 |
386 |
206 |
133 |
50 |
293 |
100 |
90 |
90 |
77 |
192 |
150 |
195 |
|
HWG-PR7.5A3-018-25 |
380 |
202 |
388 |
386 |
206 |
133 |
50 |
293 |
100 |
125 |
135 |
87 |
196 |
150 |
305 |
|
HWG-PR7.5A3-025-26 |
380 |
202 |
388 |
386 |
206 |
133 |
50 |
293 |
100 |
125 |
135 |
110 |
154 |
150 |
305 |
注：006:60W;018:180W;025:250W電機
型號：HWG-PR10A3-025/055/075-31; HWG-PR15A3-025/055/075-32
尺寸圖
|
型號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
|
HWG-PR10A3-025/055/075-31 |
502 |
240 |
440 |
120 |
326 |
120 |
80 |
340 |
102 |
121 |
108 |
110 |
|
130 |
150 |
131 |
142 |
|||||||||
|
130 |
150 |
131 |
142 |
|||||||||
|
HWG-PR15A3-025/055/075-32 |
502 |
240 |
440 |
120 |
267 |
120 |
80 |
340 |
102 |
121 |
108 |
110 |
|
130 |
150 |
131 |
142 |
|||||||||
|
130 |
150 |
131 |
142 |
注：250W/550W/750W電機
型號：HWG-PR20A3-1.5-41；HWG-PR25A3-1.5-42；HWG-PR30A3-2.2-43
HWG-PR35A3-2.2-44；HWG-PR45A3-3-45；HWG-PR60A3-3-46
功能指示圖
尺寸圖
|
型 號 |
A |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
|
HWG-PR20A3-1.5-41 |
590 |
600 |
360 |
360 |
560 |
100 |
685 |
157 |
157 |
182 |
395 |
130 |
1200 |
|
HWG-PR25A3-1.5-42 |
|||||||||||||
|
HWG-PR30A3-2.2-43 |
590 |
600 |
360 |
360 |
560 |
100 |
685 |
157 |
157 |
182 |
395 |
130 |
1200 |
|
HWG-PR35A3-2.2-44 |
|||||||||||||
|
HWG-PR45A3-3-45 |
590 |
600 |
360 |
360 |
560 |
100 |
685 |
180 |
180 |
206 |
365 |
130 |
1200 |
|
HWG-PR60A3-3-46 |
注：1.5KW/2.2KW/3KW耐溫電機

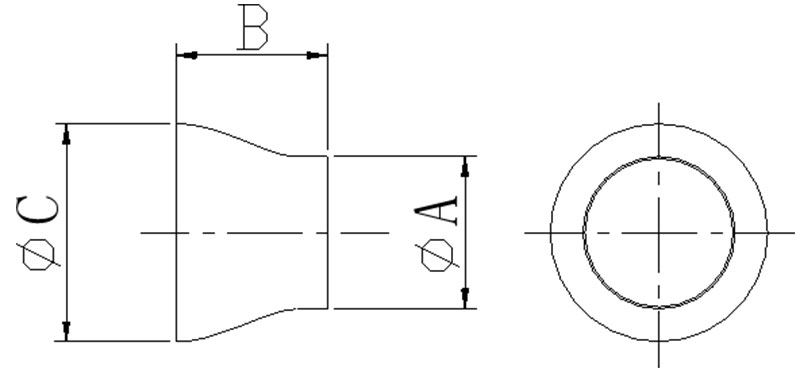

實用循環型熱風機出風口尺寸圖（選配件）
|
型號 |
A |
B |
C |
|
HWG-PR3A1-006-11 |
φ57 /φ76 |
89 |
φ89 |
|
HWG-PR3A1-018-12 |
|||
|
HWG-PR5A3-006-21 |
φ76 /φ89 /φ108 |
127 |
φ133
|
|
HWG-PR5A3-018-22 |
|||
|
HWG-PR5A3-025-23 |
|||
|
HWG-PR7.5A3-006-24 |
|||
|
HWG-PR7.5A3-018-25 |
|||
|
HWG-PR7.5A3-025-26 |
|||
|
HWG-PR10A3-025/055/075-31 |
|||
|
HWG-PR15A3-025/055/075-32 |
|||
|
HWG-PR20A3-1.5-41 |
φ89 /φ108 /φ133 /φ159 |
152
|
φ219
|
|
HWG-PR25A3-1.5-42 |
|||
|
HWG-PR30A3-2.2-43 |
|||
|
HWG-PR35A3-2.2-44 |
|||
|
HWG-PR45A3-3-45 |
|||
|
HWG-PR60A3-3-46 |
